표정 스프라이트 캔버스 알파값 박스현상 없애기 / Unity Expression Sprite Canvas Alpha



캐릭터의 표정을 사용하는 대화시스템을 만들어 본 개발자라면 누구나 한 번쯤 하는 고민.



표정이 들어간 스프라이트에 알파값을 넣으면 박스가 생겨!!

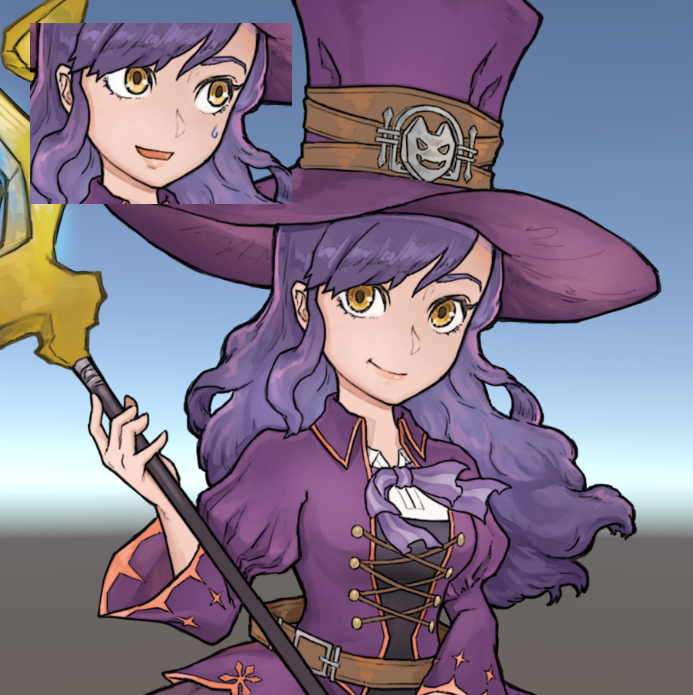

일반적으로 표정 시스템을 만든다면 전신 스프라이트를 준비하고,

그 위에 표정 스프라이트를 올리는 방식으로 작업할 것이다.



감쪽같다!



해상도만 같다면 그 위에 올리면 감쪽같고 그대로 사용하면 될 것 같다.

알파값만 들어가지 않는다면 말이다.

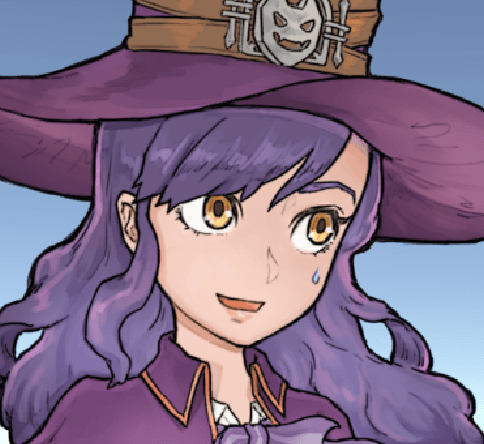

박스가 너무 눈에 띈다.



전신 스프라이트 위에 표정을 올리고 캔버스에 알파를 적용하면 위와 같이 표정 스프라이트 부분이

알파가 겹치게되면서 경계선 부분이 눈에 띈다.



이 경계선을 안보이게 하는 방법은 UnMask를 이용하는 것이다.



https://github.com/mob-sakai/UnmaskForUGUI#demo

GitHub - mob-sakai/UnmaskForUGUI: A reverse masking solution for uGUI element in Unity.

2020.04.07 - [Unity/UI & TMP] - UI Unmask



mob-sakai 분의 UnmaskForUGUI 는 튜토리얼에서 특정부분의 알파를 뺄 때 많이 사용하게 된다.

이를 사용해서 전신 스프라이트의 표정부분만 마스킹 처리를 하는 것이 아이디어.



우선 언마스크 프로젝트를 zip으로 다운받고 scripts 파일만 따로 복사해서 프로젝트에 넣어준다.







설정방법

테스트 : Unity 2020.3.27f1 / UnMask 1.4.0

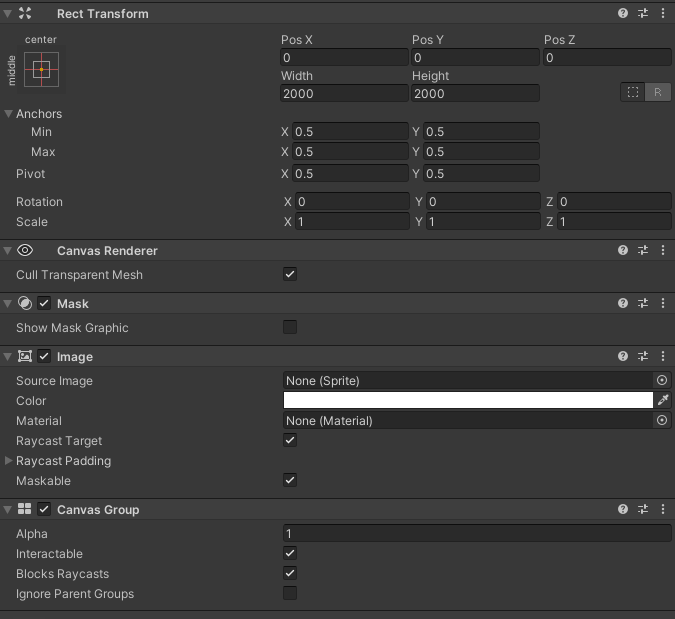

상위 오브젝트 (Mask)

 - 이미지 전체를 덮을 수 있는 크기만큼의 빈 Image를 준비하고 Mask를 붙여준다. (Show Mask Graphic 체크해제)

 - 알파를 조절할 캔버스 그룹

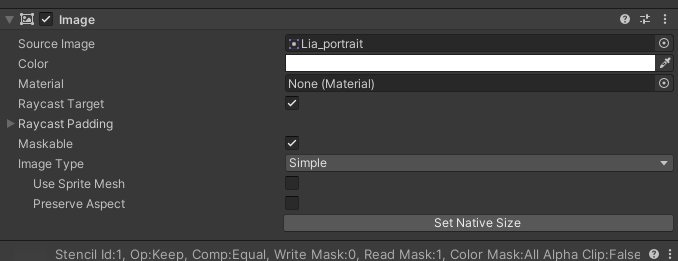

표정(Expression)

- 일러스트보다 아래에 있는게 중요하다. 언마스크가 아니면 원래 보이지 않는 위치이다.

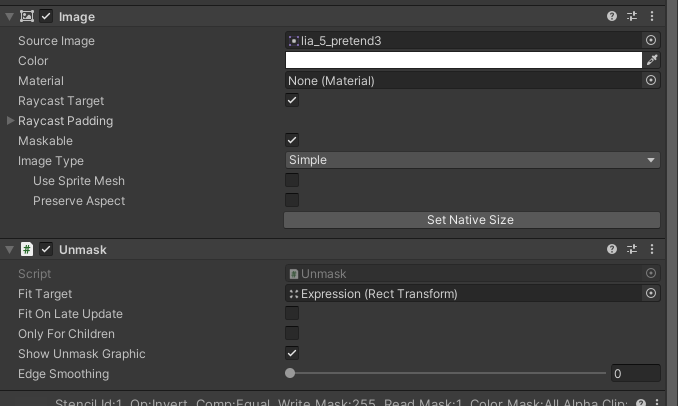

일러스트(Illust)

- 표정을 덮도록 위쪽에 둔다.

- Image 외에 것은 필요치않다.

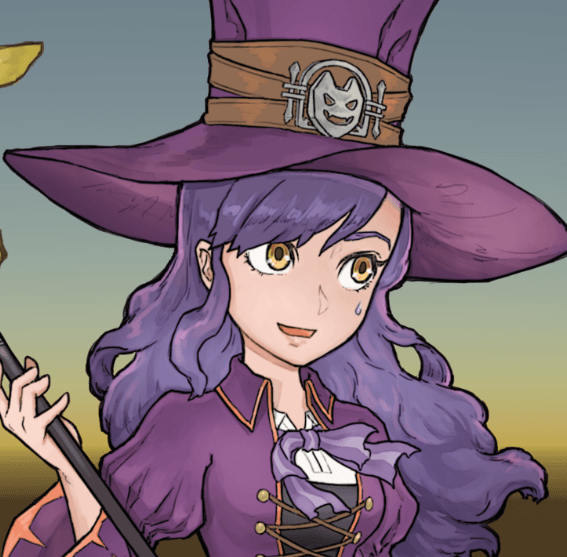

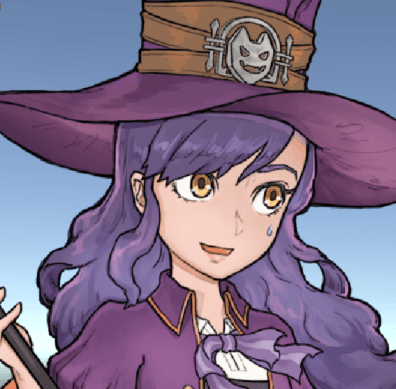

이제 캔버스의 알파값을 조절해보면 다음과 같이 한번에 조정된다!





주의점

- 경계선의 알파가 최대한 깨끗해야한다. 포토샵의 크롭툴로 자르듯 네모로 자르는 편이 깔끔하다.

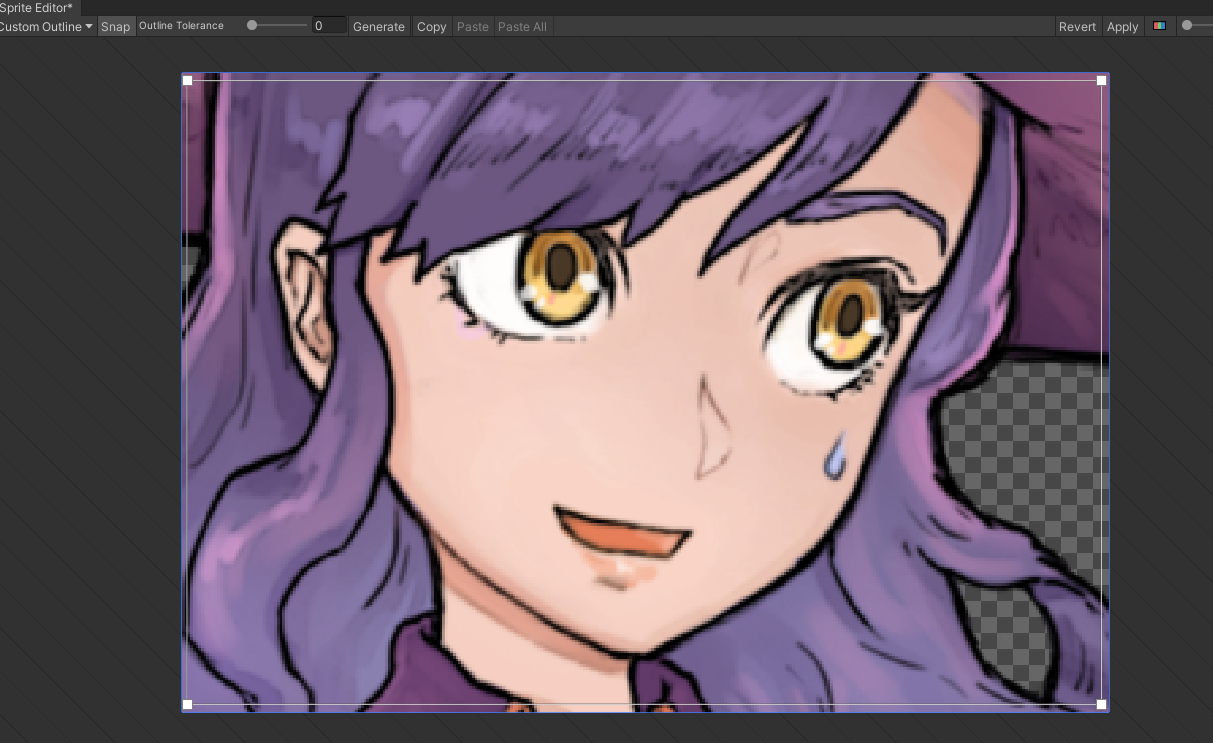

- 경계선이 미세하게 보일경우 Sprite의 Custom Outline로 엣지부분을 잘라주자.

약간씩 이격해서 메쉬를 만들자
